Introduzione alla Power Quality e alla sua Importanza
La Power Quality (qualità dell’energia elettrica) è un aspetto cruciale per le imprese moderne, poiché un’energia di scarsa qualità può causare malfunzionamenti, guasti prematuri alle apparecchiature e persino aumentare i consumi in modo inefficiente.
In contesti industriali e informatici dove la continuità operativa è essenziale, problemi di qualità della tensione possono tradursi in perdite economiche significative. Ad esempio, interruzioni anche di pochi millisecondi possono far riavviare server o fermare linee di produzione, con gravi conseguenze operative.
Allo stesso modo, armoniche e altri disturbi causati da dispositivi elettronici moderni (inverter, azionamenti a velocità variabile, LED, computer) riducono l’efficienza energetica complessiva e aumentano i costi di manutenzione. Per queste ragioni, monitorare e analizzare la Power Quality con strumenti avanzati è diventato fondamentale per mantenere le migliori prestazioni e affidabilità dei sistemi elettrici. Inoltre, migliorare la qualità dell’energia apporta benefici tangibili: uno studio indica che ottimizzando la Power Quality le aziende possono ridurre i consumi energetici fino al 10-20%, abbattendo i costi operativi e migliorando la sostenibilità.
In questo articolo offriamo una panoramica dei principali analizzatori di rete portatili sul mercato italiano (HT Italia, Asita, Fluke), descrivendone le caratteristiche, le analisi di Power Quality possibili e i vantaggi per le imprese – sia in termini di risparmio energetico che di riduzione dei problemi causati da una fornitura elettrica di scarsa qualità.
Panoramica dei Migliori Analizzatori di Rete Portatili
I strumenti analizzatori di rete portatili permettono a un operatore qualificato di effettuare campagne di misura direttamente sugli impianti elettrici aziendali, registrando parametri e disturbi elettrici per poi analizzarli con software dedicati. Di seguito presentiamo tre dei marchi leader in Italia – HT Italia, Asita e Fluke – con i loro prodotti di punta e funzioni principali.
HT Italia – Innovazione e Multifunzionalità Made in Italy
HT Italia è un’azienda italiana specializzata in strumenti di misura, che presenta una gamma di analizzatori di rete avanzati. I modelli portatili HT monitorano consumi energetici e tutti i fenomeni elettrici su sistemi monofase e trifase, offrendo tecnologia all’avanguardia e compatibilità con app per l’analisi dati (HTAnalysis). Un esempio emblematico è il GSC60, uno strumento “all-in-one” che combina verifiche di sicurezza elettrica e analisi di rete in un unico dispositivo.
La serie PQA (es. PQA819, PQA820, PQA824, PQA924) offre analizzatori trifase autoalimentati con funzioni evolute di Power Quality, come la misura di armoniche fino al 49° ordine, transitori veloci fino a 5 μs, fluttuazioni di tensione, correnti di spunto (inrush) e molto altro. Ad esempio, il modello PQA824 consente di visualizzare sia valori numerici sia forme d’onda e grafici di tendenza, per analisi periodiche e armoniche. Dispone di memoria interna per registrazioni di lunga durata e di un display touchscreen a colori che semplifica la configurazione tramite menu intuitivi.
Strumenti come il PQA824 integrano anche funzioni di diagramma vettoriale, utile a valutare rapidamente lo sfasamento tra tensioni e correnti e quindi la natura dei carichi (induttivi, capacitivi). Tutti gli analizzatori HT di ultima generazione possono interfacciarsi con tablet o PC: l’app HTAnalysis permette di scaricare e consultare sul campo le misure registrate, mentre un software per PC (ambiente Windows) consente analisi più approfondite e creazione di report dettagliati sui dati raccolti. In sintesi, HT Italia offre soluzioni portatili versatili e ricche di funzionalità, pensate per tecnici e energy manager che necessitano di strumenti affidabili per diagnosticare problemi di Power Quality e monitorare l’efficienza energetica degli impianti.
Asita – Soluzioni Professionali in Classe S e Classe A
Asita è un’azienda italiana che propone strumenti di misura professionali, spesso in collaborazione con produttori internazionali. Nel campo della Power Quality, Asita offre sia analizzatori Classe S che Classe A, rispondenti alla normativa IEC 61000-4-30. Un prodotto di spicco è il PQ3100 (di Hioki, distribuito da Asita), analizzatore di qualità della rete trifase Classe S ideale per analisi approfondite.

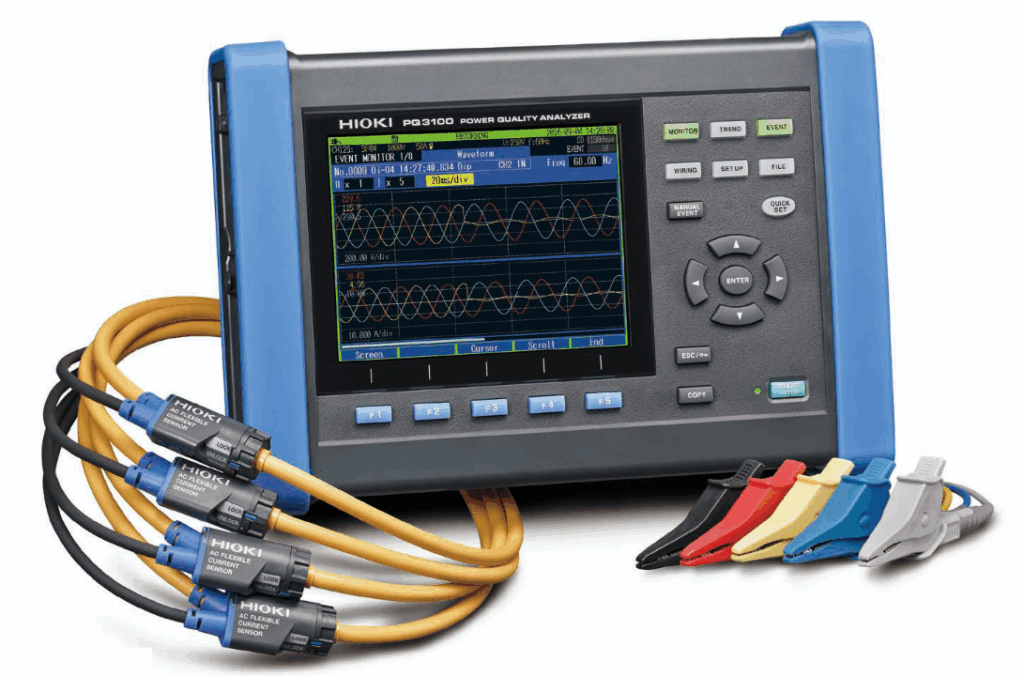

Il PQ3100 è progettato per rilevare, registrare e analizzare tutti i parametri elettrici di un impianto, aiutando a prevedere, prevenire, localizzare e risolvere anomalie dovute a qualità della fornitura imperfetta. Grazie a una funzione Quick-Set guidata, l’operatore può configurare rapidamente le misure in base al tipo di analisi (ad esempio cattura eventi di tensione, correnti di spunto, verifica conformità EN50160, registrazione trend).
Questo strumento registra simultaneamente su un unico asse temporale grandezze come tensione, corrente, frequenza, potenze, energia, armoniche e flicker, ed è in grado di catturare ogni anomalia di alimentazione (sovratensioni, abbassamenti e buchi di tensione, fluttuazioni di frequenza, microinterruzioni).
Il PQ3100 può memorizzare forme d’onda di eventi con elevata risoluzione temporale (fino a 10 ms per 11 secondi totali, includendo 1 s prima dell’evento e 10 s dopo) per analizzare dettagliatamente fenomeni transitori. Tramite la modalità di misura dedicata, è possibile verificare in tempo reale la rispondenza della tensione ai requisiti della norma CEI EN 50160 (che definisce le caratteristiche della tensione di fornitura).
Per le analisi in Classe A (richieste quando occorre certificare ufficialmente la qualità della rete), Asita propone il modello PW3198, un analizzatore top di gamma capace di misurare ogni parametro secondo IEC 61000-4-30 Ed.2 Classe A e di registrare qualsiasi evento anomalo in rete. Il PW3198, ad esempio, analizza armoniche e interarmoniche fino al 50° ordine, transitori ad alta tensione, squilibri tra fasi, flicker (parametri Pst, Plt, DV10) e molto altro, permettendo non solo il confronto con i limiti normativi ma anche l’osservazione della forma d’onda reale di tensioni e correnti per capire a fondo le cause dei disturbi.
Dal punto di vista dell’usabilità, gli strumenti Asita/Hioki sono progettati per il lavoro sul campo: display a colori, memorie SD ad alta capacità, interfacce USB/LAN per collegamento al PC e persino server web integrato (nel caso del PW3198) per accesso remoto. L’analisi dei dati registrati avviene tramite software dedicato: Asita fornisce in dotazione l’applicativo PQ-ONE, che consente visualizzazioni grafiche personalizzate, analisi statistiche degli eventi, report dettagliati e valutazioni della qualità della fornitura elettrica.
In pratica, l’esperto può scaricare i dati sul PC e, con PQ-ONE, generare automaticamente report conformi alle norme tecniche, facilitando l’interpretazione dei risultati e l’individuazione delle contromisure. Vale la pena notare che secondo Asita circa l’80% dei disturbi che deteriorano la qualità della tensione di rete hanno origine all’interno degli impianti utilizzatori stessi. Ciò sottolinea l’importanza di analizzare la rete non solo per monitorare la fornitura del distributore, ma anche per diagnosticare problemi creati dai propri carichi: grazie a strumenti come PQ3100 e PW3198, i consulenti e gli energy manager possono distinguere quanta parte della distorsione armonica e degli altri disturbi è importata dalla rete e quanta invece generata dalle utenze interne.
Fluke – Standard Internazionale per la Power Quality
Fluke è un nome di riferimento mondiale nel campo degli strumenti di misura, e offre un’ampia gamma di analizzatori di rete e Power Quality apprezzati per robustezza, precisione e facilità d’uso. Sul mercato italiano, Fluke propone sia registratori di energia orientati al risparmio energetico sia analizzatori avanzati di qualità della rete per troubleshooting approfondito.
Un esempio classico è il Fluke 435 Serie II, un analizzatore trifase portatile Classe A che funge sia da strumento di Power Quality sia da analizzatore dei consumi energetici. Il Fluke 435-II è stato definito una “polizza assicurativa” per gli impianti elettrici: è progettato per minimizzare i tempi di inattività, individuare rapidamente i guasti di Power Quality e persino calcolare i costi delle perdite di energia dovute a una qualità elettrica scadente.
Questo modello integra infatti un Calcolatore delle Perdite di Energia, che quantifica quanta energia (e denaro) viene sprecata a causa di armoniche, squilibri, bassa potenza attiva utilizzata, ecc. In tempo reale, l’analizzatore mostra lo stato di Power Quality dell’impianto con indicatori immediati e dati chiave, aiutando i tecnici a prendere decisioni informate sulla manutenzione.
Oltre a misurare tensioni, correnti, potenze e energia, gli analizzatori Fluke catturano vari tipi di disturbi transitori: i modelli come il Fluke 435-II e il nuovo Fluke Serie 1770 (1775/1777) incorporano tecnologie per rilevare transienti ad alta velocità (anche microsecondi) e sovratensioni di breve durata, in modo da non perdere alcun evento critico.
La famiglia Fluke comprende strumenti dedicati a diverse applicazioni: i Fluke 1732/1734 sono logger trifase per studi energetici (audit dei consumi), i Fluke 1736/1738 sono registratori trifase di Power Quality che combinano il monitoraggio dei consumi con l’analisi di armoniche e sags/swells, mentre i Fluke 1742/1746/1748 e Fluke Serie 1770 sono veri analizzatori di rete per diagnostica completa dei disturbi (armoniche fino al 50° ordine, flicker, transitori, ecc.) e verifica di conformità EN50160. Tutti questi strumenti includono software potente per l’analisi su PC: ad esempio Fluke Energy Analyze Plus consente di creare report dettagliati su studi di carico e armoniche, focalizzando le aree problematiche per trovare opportunità di risparmio.
Per gli analizzatori dedicati alla ricerca guasti (come la serie 1770 o il classico Fluke 435/430-II), Fluke fornisce il software PowerLog o equivalenti, che generano automaticamente report completi di Power Quality (secondo gli standard internazionali) in pochi click. Dal punto di vista hardware, gli analizzatori di rete Fluke sono progettati per semplificare il lavoro sul campo: ad esempio, la serie 1770 offre un’interfaccia touch screen intuitiva e una acquisizione automatica delle misure (automatic measurement capture) che elimina la complessità del setup, assicurando che ogni parametro rilevante venga registrato senza errori.
Inoltre, accessori come la finestra di misura Fluke PQ400 permettono collegamenti ai quadri trifase in sicurezza, senza aprire i pannelli sotto tensione. In sintesi, la proposta Fluke copre tutte le esigenze: dal monitoraggio continuo dei consumi per ottimizzare l’uso dell’energia, all’analisi dettagliata dei disturbi per mantenere le migliori prestazioni e la massima affidabilità dei sistemi elettrici, fornendo ai decision maker aziendali strumenti affidabili e dati chiari su cui basare interventi correttivi.
Analisi di Power Quality Possibili con gli Strumenti
Gli analizzatori di rete portatili citati sopra permettono una vasta gamma di analisi di Power Quality, coprendo tutti i fenomeni previsti dagli standard (come EN 50160 e IEC 61000-4-30) e offrendo funzionalità aggiuntive per diagnosi approfondite. Ecco le principali analisi e misure che si possono effettuare con questi strumenti:
- Monitoraggio dei parametri elettrici fondamentali: tensioni e correnti TRMS (valori efficaci) in sistemi monofase, trifase e polifase, compreso il neutro. Vengono registrati valori medi, minimi e massimi, fornendo il profilo del carico nel tempo. Si misurano anche frequenza di rete e squilibri tra le fasi (dissimmetria delle tensioni, correnti di neutro).
- Potenze ed energia: calcolo di potenza attiva, reattiva, apparente, fattore di potenza (cosφ) e Distortion Power Factor. Molti analizzatori integrano anche funzioni per valutare la correzione del fattore di potenza (ad esempio verificando il miglioramento con batterie di condensatori) e per stimare l’efficienza energetica (alcuni, come i Fluke serie 430, calcolano l’energia persa a causa di bassa qualità).
- Analisi armonica e interarmonica: scomposizione della forma d’onda di tensione e corrente nelle armoniche fino a ordini elevati (tipicamente dal 1° al 50° ordine, a seconda dello strumento). Si misura il THD (Total Harmonic Distortion) di tensione e corrente e in alcuni casi anche le interarmoniche, identificando distorsioni non sincronizzate con la frequenza fondamentale. Questo consente di valutare l’impatto di carichi non lineari come inverter, azionamenti a velocità variabile, UPS, computer, LED, ecc., che possono causare surriscaldamenti anomali di trasformatori e motori o scatti intempestivi di protezioni.
- Eventi di tensione (sag, swell, interruzioni): rilievo di abbassamenti di tensione (sag), aumenti improvvisi (swell) e microinterruzioni o interruzioni prolungate. Gli analizzatori registrano la magnitudo, la durata e l’ora di questi eventi, confrontandoli con i limiti di tolleranza (ad esempio il 90% della tensione nominale per i sag secondo EN50160). Anche un breve buco di tensione può provocare arresti di PLC o reset di macchinari: disporre dei dati sugli eventi permette di correlare i fermo-impianto con problemi di rete e individuarne la causa. Strumenti avanzati come PQ3100 o Fluke 1777 catturano anche le forme d’onda durante l’evento, con trigger ad alta velocità, per analizzare il comportamento dell’onda prima, durante e dopo il disturbo.
- Transitori ad alta frequenza: rilevazione di spikes di tensione (sovratensioni impulsive di brevissima durata, nell’ordine di microsecondi). Questi possono derivare da fulmini nelle vicinanze, manovre di commutazione di grossi carichi o scariche elettrostatiche, e possono danneggiare componenti elettronici sensibili. Alcuni analizzatori (ad es. HT PQA824, Fluke 1775/1777) campionano la forma d’onda a frequenze elevate (200 kHz o più) per catturare transitori fino a qualche μs, fornendo informazioni preziose per installare protezioni (scaricatori SPD) o soluzioni di filtraggio.
- Flicker: analisi del flicker di tensione, misurato attraverso gli indicatori normalizzati Pst (short-term flicker) e Plt (long-term flicker). Il flicker è la fluttuazione rapida della tensione percepibile come variazione di luminosità nelle lampade, tipicamente causato da carichi variabili come saldatrici, laminatoi o grandi motori che assorbono corrente in modo intermittente. Oltre ad arrecare disturbo visivo e stancare la vista umana, livelli elevati di flicker possono accelerare l’usura di lampade e influire su dispositivi elettronici sensibili (come controllori industriali e apparecchiature medicali). Gli analizzatori di Power Quality calcolano Pst e Plt conformemente alla IEC 61000-4-15, aiutando a identificare sorgenti di flicker e a valutare se servano stabilizzatori o compensatori per mitigarlo.
- Correnti di spunto e squilibri dinamici: misura delle correnti di avviamento (Inrush) di motori e grandi carichi. Queste correnti possono essere 5-10 volte la corrente nominale e causare cadute di tensione consistenti all’avvio di macchinari. Registrare il profilo di inrush (es. con risoluzione di mezzo ciclo) aiuta a dimensionare correttamente i sistemi o ad applicare soluzioni di soft-start. Inoltre, gli strumenti possono monitorare in tempo reale la sequenza delle fasi e rilevare inversioni di fase o squilibri percentuali tra tensioni di fase, informazioni cruciali soprattutto quando si collegano nuovi carichi o si effettuano manutenzioni sull’impianto.
- Conformità agli standard e reportistica: molti analizzatori includono modalità automatiche per verificare la conformità della qualità dell’energia agli standard di fornitura (EN 50160 per le reti di distribuzione pubblica). Ciò significa che lo strumento confronta i dati misurati (ad esempio percentuale di tempo entro certe tolleranze di tensione, frequenza, flicker, tasso di armoniche) con i criteri della norma e genera un rapporto di conformità. Il software di analisi poi permette di produrre report completi con statistiche degli eventi, tabelle e grafici che documentano il livello di Power Quality misurato in un dato periodo. Questi report sono utili sia per dialogare con il distributore (in caso si contestino problemi di fornitura) sia internamente per giustificare interventi di rifasamento, filtraggio o upgrade degli impianti.
In sintesi, con i moderni analizzatori di rete portatili un tecnico può eseguire un check-up completo dell’impianto elettrico: dall’energia consumata alla presenza di disturbi rapidi, ottenendo una “radiografia” dell’alimentazione elettrica. Ciò consente di individuare dove, quando e perché la qualità dell’energia si discosta dall’ideale e quali contromisure possono essere adottate.
Software per l’Analisi Dati e la Creazione di Report
Un elemento chiave delle campagne di Power Quality è la fase di analisi a posteriori dei dati registrati. Tutti i produttori citati forniscono software dedicati per trasferire le misure dall’analizzatore al computer e consentire all’esperto di esaminare i risultati in dettaglio. Questi software offrono tipicamente:
- Visualizzazione grafica di trend temporali (andamento di tensioni, correnti, frequenza, potenza, ecc. nel tempo), con possibilità di zoomare sui periodi di interesse.
- Diagrammi spettrali delle armoniche, istogrammi di distribuzione (ad esempio per valutare statisticamente i livelli di tensione) e elenco cronologico degli eventi anomali rilevati (con timestamp, durata e magnitudo dell’evento).
- Funzioni di filtraggio e confronto: l’analista può isolare uno specifico parametro (es. corrente di neutro) o confrontare le forme d’onda di più eventi, per capire correlazioni tra cause ed effetti. Ad esempio, se un dato abbassamento di tensione coincide con l’avvio di un motore interno, il software può sovrapporre i grafici evidenziandone la relazione temporale.
- Reportistica automatica: la generazione di report in formato PDF o Word contenenti tabelle e grafici preimpostati secondo norme come EN50160 o IEEE519. L’operatore spesso può aggiungere commenti, conclusioni e immagini (screenshot delle schermate di analisi) per produrre un documento completo da presentare ai decision maker. Ad esempio, il software PQ-ONE di Hioki/Asita consente di esportare ogni schermata su Word con la possibilità di inserire commenti e immagini. Il Fluke Energy Analyze Plus invece permette di focalizzarsi sulle aree problematiche e creare report dettagliati su armoniche, sags/swells e consumo energetico. In maniera analoga, l’app HTAnalysis di HT Italia rende disponibili su tablet/smartphone le misure registrate, per un primo controllo immediato, mentre il software PC di HT consente analisi avanzate e stampa di certificati di prova.
- Condivisione e controllo remoto: alcuni software supportano la connessione diretta allo strumento in campo (via USB, LAN Ethernet o WiFi/Bluetooth se disponibile) per scaricare i dati in tempo reale o addirittura controllare a distanza l’analizzatore. Ciò è utile, ad esempio, quando l’analisi deve durare settimane: il tecnico può periodicamente collegarsi da remoto, verificare l’andamento e regolare soglie o impostazioni senza recarsi fisicamente sul sito.
In definitiva, il software di analisi è ciò che trasforma la grande mole di dati grezzi raccolti (spesso milioni di campioni) in informazioni fruibili. Per un energy manager, disporre di grafici chiari e report sintetici è essenziale per comprendere lo stato della rete e pianificare investimenti: i tool software odierni riducono drasticamente il tempo necessario per passare dai dati all’azione correttiva.
Benefici per l’Impresa: Risparmio Energetico e Affidabilità
Implementare un programma di analisi della Power Quality porta molteplici vantaggi alle aziende, traducendosi in risparmi economici e maggiore continuità operativa. Esaminiamo i benefici principali sia sul fronte dell’efficienza energetica sia su quello della riduzione dei rischi e costi da scarsa qualità elettrica.
- Ottimizzazione dei consumi e Risparmio Energetico: Una fornitura elettrica di qualità elevata permette alle apparecchiature di funzionare nel punto di massima efficienza. Al contrario, tensioni distorte, sfasamenti e armoniche provocano sprechi di energia sotto forma di calore e vibrazioni negli apparati. Ad esempio, la presenza di armoniche nei motori induce correnti parassite che li riscaldano inutilmente, aumentandone le perdite e il consumo senza produrre lavoro utile. Uno studio ha appurato che proprio la qualità dell’energia è uno dei problemi più comuni che causano dissipazione di energia elettrica nelle aziende, influenzando l’efficienza delle apparecchiature. Correggendo tali problemi (ad esempio con filtri attivi per armoniche, rifasatori per potenza reattiva, stabilizzatori di tensione per fluttuazioni), l’energia assorbita viene impiegata più efficacemente nei processi produttivi. Numeri alla mano, migliorare la Power Quality può ridurre i consumi totali di un impianto di una percentuale non trascurabile: mediamente si parla di un risparmio del 4-12%, che in certi casi può arrivare fino al 10-20%. Questo perché interventi come il rifasamento diminuiscono le correnti circolanti (evitando penali in bolletta e riducendo le perdite di linea per effetto Joule), mentre l’eliminazione di disturbi come armoniche taglia le potenze disperse e consente di caricare in modo ottimale i trasformatori. Un caso concreto è la funzione di calcolo delle perdite energetiche nei Fluke 434-II/435-II, che quantifica in kWh e in costo economico l’energia sprecata a causa di fattore di potenza non unitario, squilibri e distorsioni: avere questa consapevolezza aiuta i decision maker a investire in miglioramenti mirati (ad es. filtri, rifasatori) con un ritorno d’investimento misurabile in termini di energia risparmiata. Infine, ottimizzare la qualità dell’energia contribuisce anche alla sostenibilità ambientale, riducendo l’impronta di carbonio dell’azienda: ogni kWh risparmiato grazie a una rete “pulita” è un passo avanti verso gli obiettivi di transizione ecologica.
- Riduzione dei fermi macchina, guasti e costi nascosti: Oltre al risparmio in bolletta, una buona Power Quality evita i numerosi costi indiretti legati ai malfunzionamenti elettrici. In ambito industriale, fermare una linea produttiva per uno sbalzo di tensione o un blackout momentaneo può costare decine di migliaia di euro in termini di prodotti scartati, straordinari per recuperare la produzione e penali per ritardi nelle consegne. Molti impianti critici (siderurgia, chimica, automotive, alimentare) soffrono di fermi macchina inspiegabili che poi si scopre essere dovuti a microinterruzioni o disturbi sulla rete. Un’analisi di Power Quality permette di mettere in luce queste correlazioni. Ad esempio, registrando le tensioni si può individuare che ogni lunedì alle 8:00 si verifica un calo di tensione che fa scattare una protezione: con questa informazione, si possono coordinare meglio le partenze dei grandi motori o installare dispositivi di compensazione (UPS, condensatori statici) per coprire il “buco” di tensione. Un altro problema comune risolto dalle analisi PQ è l’usura prematura di componenti elettrici: condensatori di rifasamento che esplodono, fusibili che saltano senza causa apparente, cuscinetti di motori danneggiati da correnti indotte. Spesso questi fenomeni sono sintomi di armoniche elevate o di sovratensioni transitorie. Individuandoli, l’energy manager può prevenire guasti gravi installando filtri o scaricatori. Anche i dati IT e i processi informatici beneficiano di una buona qualità di alimentazione: nei data center o negli uffici con molte apparecchiature elettroniche, sbalzi e disturbi possono corrompere dati e ridurre la vita di server e computer. Un semplice micro-outage può riavviare sistemi e causare perdita di dati o interruzione di servizi digitali essenziali. Ecco perché banche, società IT e telecomunicazioni investono molto in monitoraggio continuo della rete elettrica e sistemi di continuità: l’analizzatore di Power Quality, in questi contesti, serve a verificare che UPS e generatori intervengano correttamente e che non vi siano disturbi (come armoniche da raddrizzatori) che possano sfuggire ai gruppi di continuità.
Inoltre, una scarsa Power Quality può comportare costi nascosti sotto forma di ridotta vita utile delle apparecchiature. Motori che operano con tensione non sinusoidale o squilibrata tendono a surriscaldarsi, riducendo l’isolamento e anticipando la necessità di riavvolgimento o sostituzione. Lampade e alimentatori elettronici sollecitati da sovratensioni e armoniche subiscono più guasti. Stabilizzare la rete e filtrare i disturbi dunque significa proteggere l’investimento in macchinari, allungando gli intervalli di manutenzione e abbattendo i costi di riparazione. Uno studio citato da esperti del settore stima che una cattiva Power Quality possa arrivare a costare fino al 4% del fatturato di un’azienda in termini di downtime, inefficienze e danni – un valore enorme, spesso non immediatamente visibile nei conti ma reale. Effettuare analisi periodiche e intervenire di conseguenza aiuta a evitare che tali costi si materializzino. - Miglioramento della competitività e conformità normativa: Nel complesso, un’impresa che tiene sotto controllo la qualità della propria energia diventa più affidabile e competitiva. Riducendo i consumi inutili e i fermi impianto, si abbassano i costi operativi e si migliora la produttività, il che in un’economia globale significa maggiore competitività industriale. Inoltre, molte aziende sono oggi chiamate a rispettare normative e standard di qualità elettrica, sia per accordi con i fornitori di energia (penali per fattore di potenza basso o eccesso di armoniche immesse in rete) sia per certificazioni interne (es. data center Tier IV devono garantire continuità e alimentazione di qualità ai server). Gli strumenti di Power Quality forniscono i dati oggettivi per dimostrare la conformità o per intraprendere le azioni correttive necessarie prima che un problema violi requisiti contrattuali. In ambito industriale italiano, iniziative come il Piano Transizione 4.0/5.0 prevedono incentivi per interventi di efficientamento energetico: tipicamente, per accedere a certi crediti d’imposta, le aziende devono dimostrare di aver ottenuto un miglioramento dell’efficienza e della qualità dell’energia. Una diagnosi energetica certificata basata sui dati degli analizzatori di rete può fornire questa evidenza, attestando ad esempio la riduzione delle perdite dopo l’installazione di filtri o la correzione di uno squilibrio. Così facendo, l’analisi della Power Quality non è solo una pratica di manutenzione, ma diventa parte integrante della strategia energetica aziendale e del percorso verso la sostenibilità e l’innovazione tecnologica (Industria 4.0/5.0).
Settori Interessati e Casi d’Uso per la Power Quality
Praticamente tutti i settori industriali e dei servizi sono interessati dalla qualità dell’energia, ma con motivazioni e problematiche specifiche che vale la pena differenziare:
- Industria manifatturiera e di processo: È il settore forse più colpito, in quanto gli impianti industriali ospitano molti carichi pesanti e sensibili insieme. In fabbrica, grandi motori, compressori, forni elettrici, saldatrici e azionamenti a velocità variabile possono generare disturbi (armoniche, fluttuazioni, spunti di corrente) che influenzano il resto delle utenze. Allo stesso tempo, macchine automatizzate, robotica e sistemi di controllo (PLC, azionamenti CNC) sono vulnerabili a variazioni di tensione e microinterruzioni. Motivo: la continuità operativa è vitale e qualunque arresto imprevisto causa scarti di produzione e fermi linea costosi. Ad esempio, nel settore automotive un dip di tensione può fermare un robot di saldatura, interrompendo l’intera catena di montaggio; nell’industria alimentare un disturbo può arrestare un impianto di confezionamento sterile causando un lotto da buttare. Le analisi di Power Quality in questi contesti puntano a identificare la causa dei malfunzionamenti (spesso un problema interno all’impianto, come l’avviamento simultaneo di più motori pesanti) e suggerire soluzioni: rifasamento, suddivisione dei carichi su trasformatori diversi, installazione di UPS per proteggere linee critiche, etc. Anche sottosettori come siderurgia o cementifici che hanno carichi estremamente disturbanti (forni ad arco, mulini) utilizzano analizzatori per monitorare e limitare l’impatto di questi carichi sulla rete interna e pubblica, spesso per rispettare i limiti imposti dal distributore.
- Infrastrutture critiche e utility: Settori come i trasporti ferroviari, gli aeroporti, le reti di telecomunicazione e in generale le infrastrutture critiche dipendono da un’alimentazione elettrica affidabile. Ad esempio, nelle ferrovie, sottostazioni di trazione e sistemi di segnalamento sono sensibili a perturbazioni: un picco di tensione da un fulmine può mettere fuori servizio apparati di segnalazione o telecomunicazione. Le società di gestione effettuano studi di Power Quality per robustezza: individuare dove servono sistemi di protezione (scaricatori, filtri EMC) e assicurare che i generatori di backup entrino in funzione senza soluzione di continuità. Per le utility elettriche stesse (distributori di energia), il monitoraggio della qualità della tensione erogata ai clienti è un obbligo di servizio: impiegano analizzatori (spesso installati in modo fisso nelle cabine primarie/secondarie) per verificare che parametri come il valore efficace di tensione, il flicker e le armoniche restino entro i limiti contrattuali. Tuttavia, dal punto di vista dell’utilizzatore finale (l’impresa), questo si traduce in un interesse a controllare autonomamente la fornitura: aziende energivore installano propri analizzatori di rete per avere dati oggettivi da confrontare con il distributore in caso di problemi o richieste di rimborso per disservizi (basti pensare ai grossi poli industriali che pretendono alta affidabilità di tensione).
- Settore terziario e commerciale: Grandi edifici commerciali (centri commerciali, uffici direzionali, ospedali, scuole) hanno anch’essi problematiche di Power Quality, seppur diverse dall’industria pesante. Qui i disturbi provengono spesso da carichi elettronici distribuiti: migliaia di computer, stampanti, lampade LED, alimentatori switching, ascensori, climatizzatori con inverter. Questi carichi generano soprattutto armoniche di corrente (tipicamente la 3a, 5a, 7a) che possono saturare i conduttori di neutro e innalzare le perdite nei trasformatori. Un sintomo classico negli uffici è il surriscaldamento del neutro per eccesso di correnti armoniche di terzo ordine (in fase tra loro) dovute a PC e alimentatori non lineari – un analizzatore rivela subito un THD di corrente elevato e permette di dimensionare filtri o neutri di sezione maggiore. Nei grattacieli o centri commerciali con molti ascensori e scale mobili, invece, si osservano cali di tensione locali e flicker luminoso quando questi partono: anche qui l’analisi PQ quantifica il fenomeno e consente di progettare eventuali sistemi di compensazione (es. installando gruppi statici di compensazione rapida del VAR). Nel settore sanitario (ospedali, cliniche) la preoccupazione principale è la sicurezza e continuità: un’onda di tensione fuori specifica può interferire con apparecchi salvavita. Ad esempio, apparecchi di diagnostica per immagini (risonanze magnetiche, TAC) assorbono correnti impulsive che possono creare buchi di tensione locali; al contempo, tali apparecchi possono essere essi stessi sensibili a disturbi esterni. Gli ospedali quindi eseguono audit di Power Quality per assicurare che le reti di alimentazione dei vari reparti siano separate e pulite: qui gli analizzatori aiutano a rilevare se, per esempio, l’attivazione di un ascensore o di un’unità di climatizzazione nel blocco tecnico induce variazioni percepibili nelle sale operatorie, e a prendere provvedimenti (dedicando linee preferenziali, filtri, UPS medicali). Anche il settore data center rientra nel terziario critico: pur essendo dotati di UPS e generatori, i data center monitorano costantemente la qualità a monte e a valle dei sistemi di continuità. Un analizzatore di rete può verificare l’efficacia dei filtri dell’UPS (misurando quante armoniche vengono bloccate) e controllare la compatibilità della rete con i gruppi elettrogeni (ad esempio, la frequenza e tensione fornite dal generatore durante i test devono rientrare nei limiti per non danneggiare i server). Questi ambienti hanno spesso sensori e analizzatori permanenti, ma anche campagne spot con strumenti portatili sono utili quando si installano nuovi dispositivi ad alto assorbimento o se si sospettano disturbi.
- Energie rinnovabili e impianti PV/eolici: Con la diffusione di impianti fotovoltaici e turbine eoliche connesse alle reti aziendali, nuove sfide di Power Quality emergono. Gli inverter fotovoltaici possono introdurre armoniche e soprattutto devono rispettare norme tecniche di connessione (CEI 0-21 in Italia) che impongono limiti sul contenuto armonico e sul flicker immesso in rete. Un analizzatore di qualità posizionato sul punto di connessione dell’impianto PV misura tali indici e consente al gestore di verificare la conformità e diagnosticare problemi (per esempio, un eccesso di THD potrebbe indicare un malfunzionamento nei filtri dell’inverter). Inoltre, gli inverter moderni dispongono della funzione FRT (Fault Ride Through), ossia la capacità di rimanere connessi anche durante abbassamenti improvvisi di tensione di breve durata: il PQ3100 di Asita/Hioki, ad esempio, è in grado di verificare il corretto funzionamento dell’FRT simulando e registrando il comportamento dell’impianto durante buchi di tensione, il che è cruciale per gli impianti in regime di Scambio sul Posto o servizi di rete. I parchi eolici, dal canto loro, possono causare flicker (a causa delle variazioni di potenza al variare del vento) e squilibri se le turbine non iniettano potenza equilibrata sulle fasi: gli analizzatori monitorano questi aspetti per ottimizzare l’integrazione con la rete. In sostanza, con la transizione energetica e la generazione distribuita, la Power Quality assume un ruolo ancora più importante e trasversale: settori un tempo solo “utilizzatori” ora diventano anche “produttori” di energia e devono curarne la qualità sia per proteggere i propri carichi sia per non disturbare la rete pubblica.
